제품 설명
개요

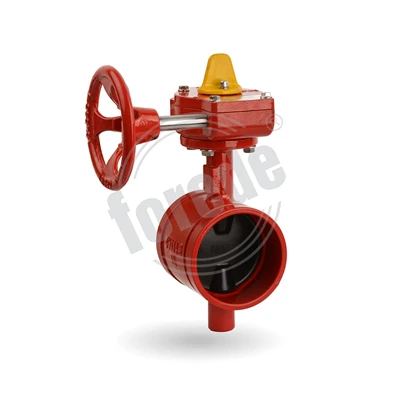

웜기어 웨이퍼 버터플라이 밸브는 다음으로 구성됩니다.
체형: 웨이퍼-는 파이프라인의 두 플랜지 사이에 맞으며 볼트로 고정됩니다. 작고 가벼우며 제한된-공간 설치에 이상적입니다.
디스크:유동 경로를 열거나 닫는 회전 요소입니다.
좌석:밸브가 닫혀 있을 때 단단히 밀봉됩니다.
스템(샤프트):디스크를 액추에이터에 연결합니다.
웜 기어 연산자:웜-및-기어 메커니즘을 사용하여 토크를 줄이고 정밀한 제어를 가능하게 하는 핸드휠로 작동되는 기어박스입니다.
특징
제품 이름: 웜기어 웨이퍼 버터플라이 밸브
재료: 연성이 있는 철
작동 압력: 1.6Mpa
표면 마감: 에폭시 빨간색 또는 파란색
제품 매개변수
다양한 크기와 옵션 표준을 갖춘 forede® 웜기어 웨이퍼 버터플라이 밸브:
| 모델 | 재료 | 크기 | 작동 압력 |
표면 마무리 |
| ZSXDF7-Q-50-16 | 연성이 있는 철 |
DN50(2'') |
16바 |
에폭시 레드 또는 블루 |
| ZSXDF7-Q-65-16 | 연성이 있는 철 |
DN65(2.5'') |
16바 |
에폭시 레드 또는 블루 |
| ZSXDF7-Q-80-16 | 연성이 있는 철 |
DN80(3'') |
16바 |
에폭시 레드 또는 블루 |
| ZSXDF7-Q-100-16 | 연성이 있는 철 |
DN100(4'') |
16바 |
에폭시 레드 또는 블루 |
| ZSXDF7-Q-125-16 | 연성이 있는 철 |
DN125(5'') |
16바 |
에폭시 레드 또는 블루 |
| ZSXDF7-Q-150-16 | 연성이 있는 철 |
DN150(6'') |
16바 |
에폭시 레드 또는 블루 |
FAQ
Q: 웨이퍼 버터플라이 밸브는 어떻게 설치하나요?
플랜지를 정렬하고 그 사이에 밸브를 삽입합니다.
설치 중 손상을 방지하려면 밸브 디스크가 약간 열려 있는지 확인하십시오.
볼트를 십자형으로 균일하게 조이십시오.
설치 후 디스크가 자유롭게 움직이는지 확인하십시오.
Q. 어떤 방향으로도 설치가 가능한가요?
예, 웨이퍼 버터플라이 밸브는 일반적으로 수평 및 수직 파이프라인 모두에 설치할 수 있지만 기어 조작자가 접근할 수 있는지 확인하십시오.
Q: 어떤 유지관리가 필요합니까?
시트와 디스크의 마모 또는 축적 여부를 정기적으로 검사합니다.
웜기어 윤활 확인
필요한 경우 볼트와 패스너를 조입니다.
Q: 레버 대신 웜 기어를 사용하는 이유는 무엇입니까?
웜기어 작동은 다음과 같은 경우에 이상적입니다.
더 큰 밸브 크기
고압 시스템
미세한 흐름 제어 또는 잠금 기능이 필요한 상황
Q: 밸브가 작동하기 어려워지면 어떻게 해야 하나요?
디스크 주위에 쌓인 물질이나 잔해물
손상된 좌석
웜 기어의 윤활 부족
설치 중 밸브 정렬 불량
